Felipe Ferreira e Rozivan Bezerra

A topografia tradicional é um processo que demanda tempo e recursos significativos, exigindo equipes numerosas e métodos convencionais para o levantamento de dados. Na obra de duplicação da rodovia BR386, os levantamentos georreferenciados eram realizados do método convencional, demandando o deslocamento físico de topógrafos e de suas equipes por toda a área de levantamento. Essa metodologia apresentava desafios significativos, como a dificuldade de acesso a determinados pontos devido à geologia da região, resultando em informações incompletas e imprecisas, além disso, todo o processo era lento e custoso.

A crescente inovação tecnológica tem impulsionado a busca por soluções mais eficientes e econômicas. Neste contexto, implementou-se uma solução inovadora através da utilização de drones para o levantamento georreferenciado, aliado a plataforma online Maply. Esta abordagem tem como objetivo otimizar o levantamento topográfico, acompanhar o avanço da obra e dos estoques e analisar os volumes, ao proporcionar dados precisos e atualizados em tempo real. A abordagem visa também melhorar a comunicação entre as equipes, aumentar a segurança no trabalho e oferecer maior visibilidade do progresso do projeto para os stakeholders.

A adoção de drones no levantamento topográfico representa uma mudança substancial em comparação aos métodos tradicionais. A capacidade de visualizar a obra por meio de imagens de alta resolução, comparar volumes rapidamente e analisar a evolução do projeto através da comparação de diferentes voos oferece uma compreensão abrangente para todos os envolvidos. Ao realizar mapeamentos com o drone de forma regular, é possível acompanhar visualmente e quantitativamente o avanço dos serviços em campo em uma fração do tempo do método convencional. Isso também facilita a comunicação remota com as partes interessadas, garantindo dados seguros sobre o progresso do projeto e oferecendo visibilidade aos parceiros à distância.

Além disso, há uma economia direta. Para realizar o levantamento de uma mesma área, a abordagem convencional requer duas equipes de topografia, compostas por um topógrafo, um nivelador, dois ajudantes e um veículo. Em contraste, a utilização do drone elimina a necessidade dessas equipes, demandando apenas um operador. Essa redução de pessoal e equipamento gera uma economia significativa nos custos operacionais.

Por meio da plataforma online Maply, é possível gerenciar dados topográficos de alta precisão de forma ágil. Ela oferece diversas funcionalidades que aprimoram o planejamento e a execução de obras, como:

• Visualização de Curvas de Nível: O sistema permite a análise e visualização de curvas de nível, facilitando a exploração de detalhes do terreno e a tomada de decisões para o planejamento e execução da obra;
• Monitoramento Otimizado de Terraplenagem: O levantamento 3D com drone e a plataforma Maply agilizam o monitoramento de operações de movimentação de terra, possibilitando comparações rápidas de volume;
• Medições: Possibilidade de extrair informações diretamente da plataforma, como medições de distância, áreas, elevações, coordenadas e seções transversais;
• Análise de Volume: Após o levantamento, a equipe de engenharia pode analisar volumes de corte e aterro diretamente na plataforma, visualizando a superfície em 3D e gerando relatórios precisos cálculos de volume para auxiliar na tomada de decisão;
• Interoperabilidade BIM: O sistema permite a exportação de dados como nuvens de pontos, mapas de alta resolução e modelos de superfície, que podem ser facilmente integrados com softwares BIM e de engenharia como Autodesk Revit, Civil 3D, Infraworks 360 e GlobalMapper;
• Comunicação Facilitada entre Equipes: O compartilhamento de mapas de alta resolução e relatórios com colaboradores, mesmo à distância, é simplificado, já que a plataforma é baseada em navegador e não exige instalação de software.

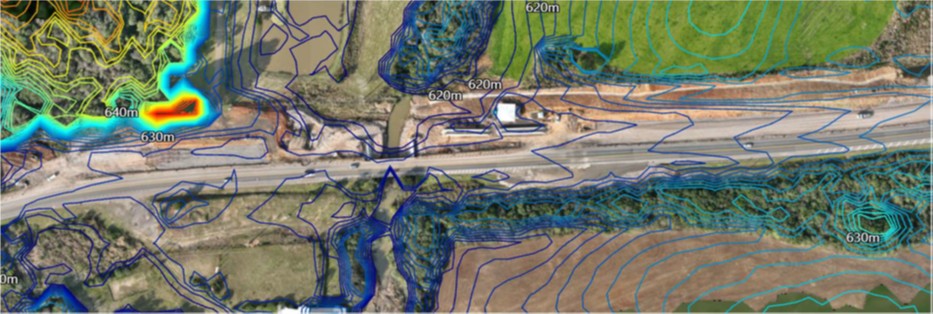

Figura 1: Comparação entre voos em tempo real.

A implementação do levantamento e controle de obra com georreferenciamento integrado por meio da plataforma Maply se mostrou uma solução altamente eficaz para a Odebrecht Engenharia & Construção. A iniciativa não apenas gerou uma economia substancial ao reduzir a necessidade de grandes equipes de topografia, mas também ofereceu ganhos intangíveis em termos de precisão, eficiência, segurança, redução de custos e facilidade de comunicação. A plataforma Maply permitiu otimizar o acompanhamento do progresso das obras, a gestão de estoques, a análise de volumes executados e a produção de registros fotográficos e modelos 3D georreferenciados.

O sucesso desse projeto demonstra o potencial do uso de tecnologias na transformação da gestão de projetos de construção civil, permitindo que as empresas alcancem maior eficiência, precisão e segurança em suas operações.
